装配热电偶

热电偶是温度测量仪表中应用较广泛的一种测温元件, 它与显示仪表通过导线(补偿导线)组成测量系统,在-200℃~2300℃范围内对气体、液体及固体表面的温度进行检测,而且可以和计算机等先进的设备连接配套使用,实现控制、调节、测温等全过程。我公司生产符合IEC标准的8种类型热电偶,即:铂铑30-铂铑6(B)、铂铑13-铂(R)、铂铑10-铂(S)、镍铬-镍硅(K)、镍铬-铜镍(E)、铜-铜镍(T)、铁-铜镍(J)、镍铬硅-镍硅(N)、钨铼3-钨铼25。


1、工作原理


两种不同成份的均质导体材料,结合成回路,当两端温度不同时,就会在回路中产生电流,两端之间就存在热电势。该热电势变化与两端的温差变化相对应,只与热电偶的材料有关,与长度和截面大小无关。如图:


2、主要技术条件


(1)型号、允差及使用温度:

注:① S、R、B型不适合在水蒸汽和还原性气氛中使用。

       ②高精度和测负温产品须协议供货。

(2)常温绝缘电阻:测量常温绝缘电阻的条件为:

温度1 5 ℃ ~ 3 5 ℃,相对湿度4 5 % ~ 7 5%,大气压力86~106Kpa。热电偶在该条件下放置时间不小于2小时。(绝缘电阻不小于下表)

(3)保护管

注:其它长度及规格可协议供货。

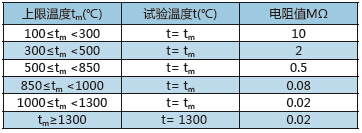

(4)上限温度绝缘电阻

热电偶的上限温度绝缘电阻值应不小于下表规定:

(5)热响应时间

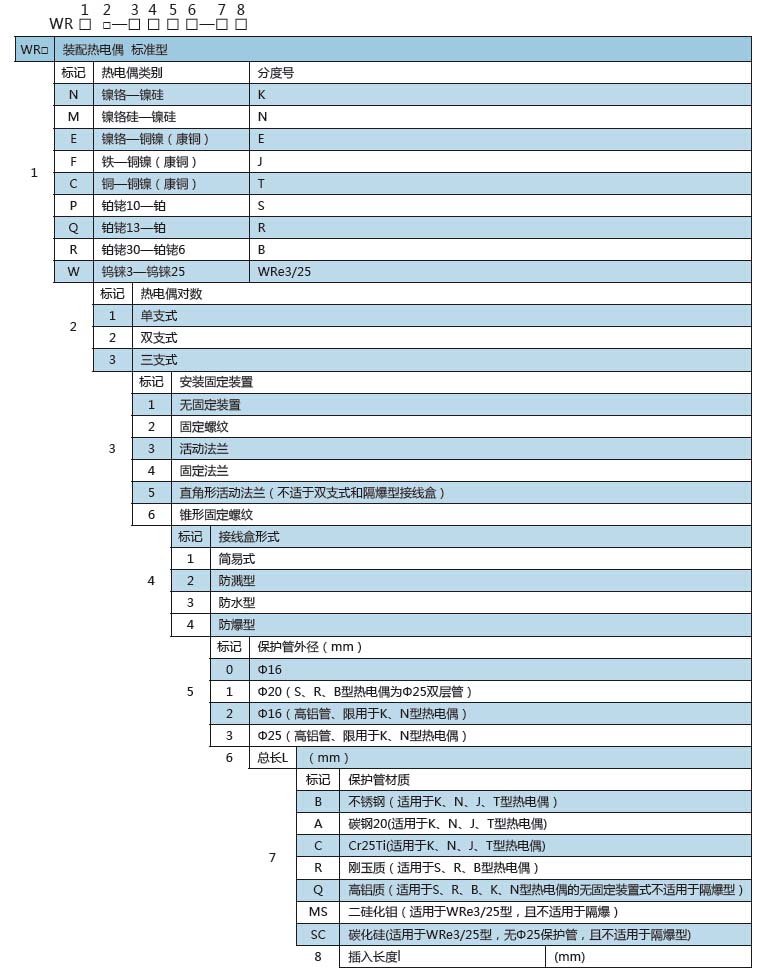

3、标记及意义

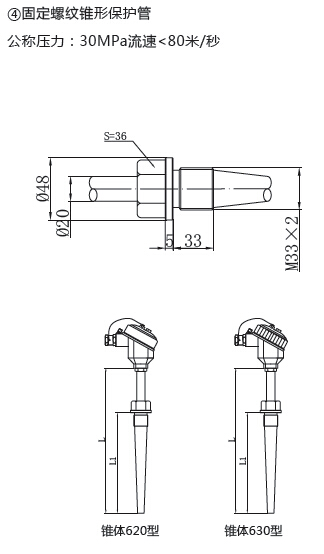

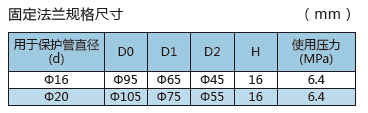

4、固定装置尺寸规格
